CTSC-200系列PLC在中空吹瓶机中的利用
中空吹瓶机
一、工艺介绍及节造道理
1、其工艺过程：
1）塑料的挤出
塑料加热溶解后塑炼成均匀混合流体 ，并以肯定的压力和流量挤入机头。
2）型坯的形成
机头内的流体在沉力和挤出压力的作用下 ，通过机头口模挤出形成所需的型坯。
3）型坯的吹胀
将达到要求长度的型坯置于吹塑模具内合模 ，由模具上的刃口将型坯堵截 ，通过模具上的进气口输入肯定压力的气体吹胀型坯 ，使制品和模具内表表缜密接触。
4）制品的冷却
维持模具型腔内的气压 ，期待制品冷却定型。
5）制品脱模
在吹塑过程中 ，型坯的形成和吹胀是吹塑过程的主题 ，节造型胚壁厚对于提高产品质量和降低成本极度沉要。
2、吹塑成型道理
挤出吹塑成型凸起的弊端是挤出吹塑成型产品壁厚均匀性不易节造 ，尤其对于大型状态复杂的制品 ，由于受型胚自沉的影响 ，在型胚上产生减薄和缩颈景象。另表在吹造表观不均匀的瓶子时 ，要保障瓶子的质量 ，就要以所必要最厚的厚度来造作型坯。因而 ，在中空吹塑过程中 ，型胚壁厚节造是关系到产品质量的关键技术之一 ，通过节造型胚厚度的变动法规 ，使中空制品的壁厚均匀﹑节约资料。
二、PLC节造规划
（1）节造器选取CTSC-200 PLC进行作为节造和50点型坯壁厚节造。
（2）温度的丈量选取工业铠装热电偶。温度节造由CTSC-200系列的8路热电偶？镃TSC 231-7TF32 实现 ，该？榧山谠炱鞔悄躊ID算法 ，只有设置几个参数 ，231-7TF32？榫湍芄蛔孕卸运匚虑屑尤然蚶淙 ，并将实时温度反馈给CPU。
（3）壁厚节造由231-7HC32高速输入？椴杉团鞒ざ群湍Ｐ炯湎兜牡缱映叻蠢⌒藕 ，而后通过4通路仿照量输出？232-0HF32节造执行机构驱动伺服阀来实现。
（4）操作面板选取触摸屏实现整机的型坯温度、挤出压力、型坯壁厚以及冷却功夫等各类工艺参数的设定、批改、画面显示等 ，选取菜单式法式节造 ，操作轻便靠得住。
温度节造由热电偶、电加热及电电扇组成。PID运算由？槭迪 ，有仿照量和数字量输出 ，单双向节造方式选择 ，节造精度达到±1℃。壁厚节造由电液伺服阀、作为执行机构和地位反馈的电子尺组成。壁厚型坯设定选取数字化方式 ，通过操作面板实现50点型坯壁厚节造的设定 ，型坯壁厚曲线的纵坐标显示壁厚 ，横坐标显示点数。

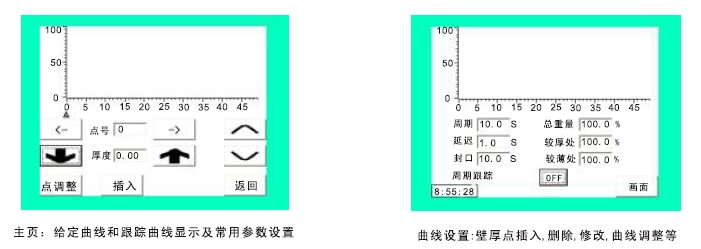

三、重要界面
【系统特点】
1、16位精度、高速仿照量采集？镃TS7 231-7HC32 ，齐全能实现电子尺信号的采集
2、性价比更高 ，用幼型机的投资实现了中型机的节造成效 ，大大降低了系统成本
3、温度采集？檠∪「衾爰际 ，抗滋扰能力更强
4、温度？榧芍悄芪驴厮惴 ，使编程更单一 ，温度节造精度更高
四、总结
目前 ，规模较大的吹瓶机用户通常选取竞标的方式采购设备 ，因而设备供给商都面对着高机能、廉价值的要求。而“高机能”最沉要的一点体现就是配有壁厚节造 ，但增长壁厚节造器会大大地增长成本。通过CO-TRUST PLC来实现吹瓶机的整机节造(蕴含壁厚节造职能)就齐全能够解决此类问题。其不变靠得住的机能、较低的价值及精心打造的美满的解决规划 ，深受客户信任。
-

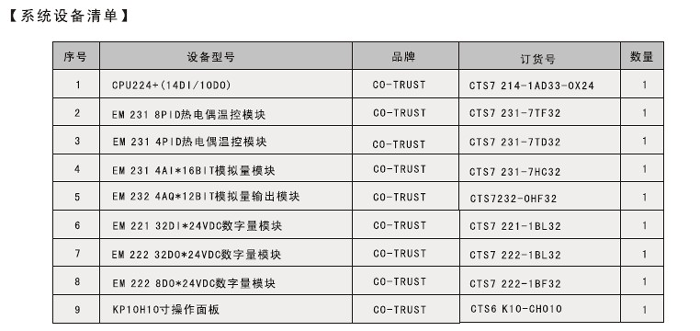

CPU224+,24点数字量,晶体管输出（214-1AD33-0X24）
订货号：CTS7 214-1AD33-0X24
规 格：24VDC电源 ，14DI/10DO×24VDC ，双通讯口（PTO/PWM）
查看详情 -
EM221数字量输入？椋221-1BF32、221-1BH32、221-1BL32）
订货号：CTS7 221-1BF32/221-1BH32/221-1BL32
规 格：8DI/16DI/32DI×24VDC
查看详情 -
EM222晶体管输出？椋222-1BF32、222-1BH32、222-1BL32）
订货号：CTS7 222-1BF32/222-1BH32/222-1BL32
规 格：8DO/16DO/32DO×24VDC
查看详情 -
EM231高速高精度仿照量输入？
订货号：CTS7 231-7HC32
规 格：4AI×16BIT ，集成10VDC电源输出 ，采样速度500HZ ，沉复性误差幼于0.05%
查看详情 -
EM231热电偶PID？(231-7TD32、 231-7TF32)
订货号：CTS7 231-7TD32/CTS7 231-7TF32
规 格：4AI×TC PID/8AI×TC PID
查看详情 -
KP系列图形按键操作面板
订货号：CTS6 K10-CH020
规 格：10.4英寸,640*480 ，TFT真彩,CF卡
查看详情
